Poradna - chladiče a chlazení pamětí

Chladiče a chlazení

Chlazení pamětí

 Napsáno v roce 2007, postupně doplňováno,
bohužel dnes (2013) musím konstatovat,
že se již nic nového nevyvíjí - naopak,
 většina tehdejších modelů zmizela v propadlišti dějin
 a sortiment se tak velmi zredukoval.

   Ještě donedávna o něčem podobném nikdo ani neuvažoval. Paměť je prostě paměť a basta. Jenže postupně začínají frekvence stoupat, čipy se stále více zahřívají (navíc ve skříních máme větší a větší teplo) a tak se objevují první paměťové chladiče.
    Můžeme je rozdělit na tři typy:
    1) nalepovací
    2) nasunovací
    3) aktivní
    Pozorný čtenář si určitě všimne, že nalepovací může být i ta druhá skupina, ale přesto bych doporučoval u tohoto dělení zůstat.

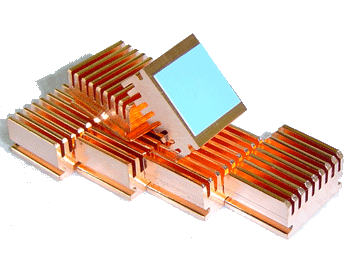

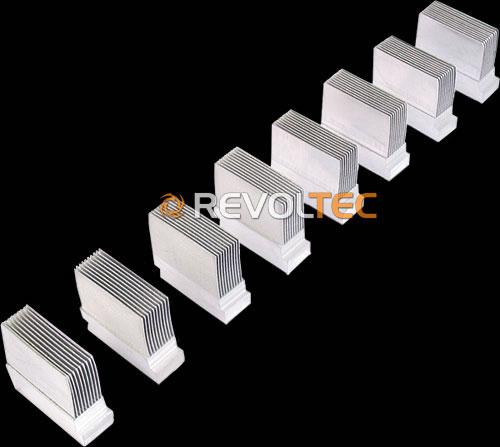

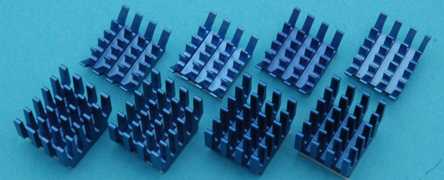

Nalepovací chladiče na RAM od firmy REVOLTEC   Nalepovací chladiče na RAM čtvercové modře eloxované  Nalepovací chladiče na RAM podlouhlé zlatě eloxované  Nalepovací chladiče na RAM čtvercové zlatě eloxované
Nalepovací chladiče bývají buď v provedení malých chladičů pro jednotlivé čipy,

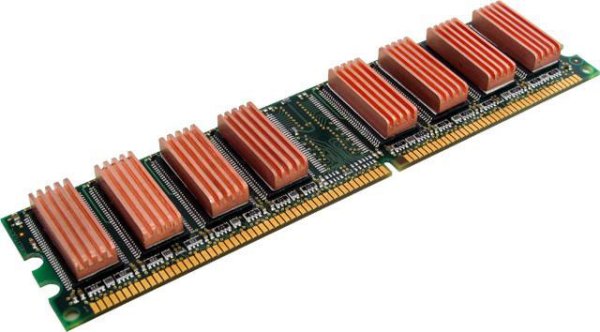

    Nalepovací chladiče nainstalované na RAM modulu
nebo ve větším provedení, kdy chladič pokrývá obvykle polovinu modulu. Jednotlivé chladiče se přilepují k čipům samolepkou, případně speciálním vodivým lepidlem.
Nepříjemná nevýhoda ovšem spočívá v tom, že jednotlivé moduly jsou příliš blízko u sebe, takže rozumným způsobem můžeme ochladit jen jeden paměťový modul.

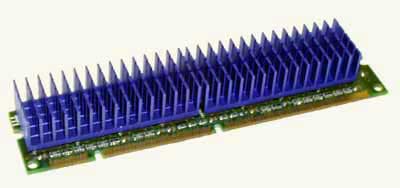

Nalepovací chladič velký určený pro RAM modul  Dvojice modře eloxovaných velkých nalepovacích chladičů určených pro RAM moduly
Většina chladičů je příliš rozměrných, takže se prostě mezi dvě paměti nevejdou. A pokud bychom přece jen chladiče mezi paměti umístili, nedochází zde k dostatečnému proudění vzduchu a chladič prakticky tepelné podmínky nijak nezlepšuje.

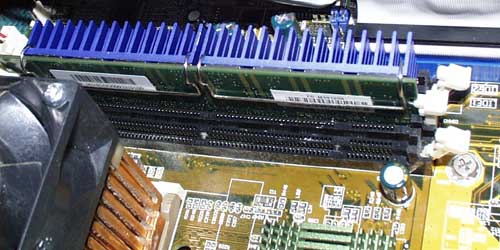

Ukázka velkých nalepovacích chladičů aplikovaných na RAM modulu   Velké nalepovací chladiče na RAM modulu - v reálném použití na základní desce. Zde názorně vidíte, že druhý paměťový modul s chladičem by se vedle prvního prostě nevešel.

Druhá skupina - nasunovací chladiče

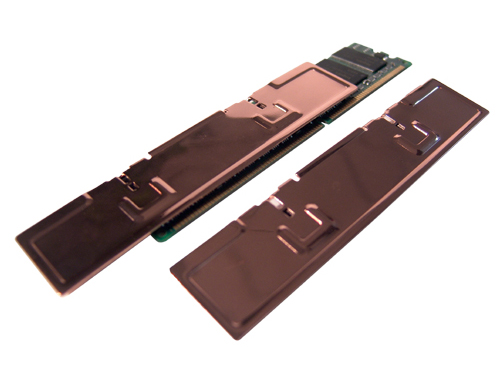

jsou vlastně dva měděné nebo hliníkové plechy, které se nasunou z obou stran modulu a připevní pružnou sponkou. I tyto moduly se ale většinou k čipům přilepují (kvůli lepšímu tepelnému kontaktu).

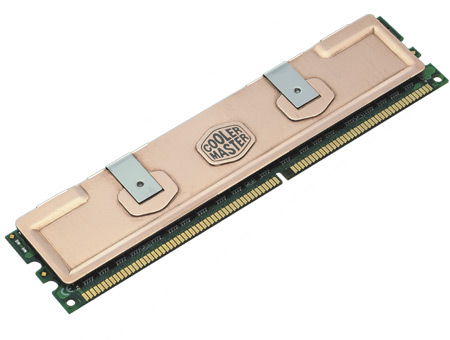

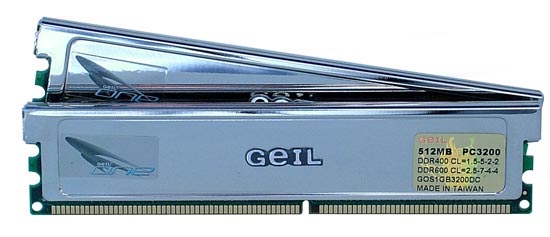

Ukázka montáže nasunovacího chladiče na RAM modul   Nasunovací chladič na RAM modul od firmy REVOLTEC  Paměťový modul Cooler Master opatřený originálním nasunovacím chladičem
Samozřejmě, i u těchto chladičů je trochu problém s nedostatkem místa mezi paměťovými sloty. Tato skutečnost i zde snižuje účinnost chlazení.

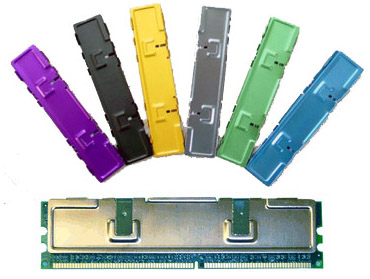

 Nasunovací chladič na RAM modul - jednotlivé díly  Ukázka různobarevně eloxovaných nasunovacích chladičů na RAM moduly

A tady si prohlédněte současnou nabídku chladičů pamětí...


Některé firmy již dnes standardně dodávají paměti chlazené tímto způsobem - například paměti Kingston HyperX nebo Corsair XMS3  vlevo, na pravém snímku pak modul Corsair Pro Series, který má již masivní hliníkový chladič.

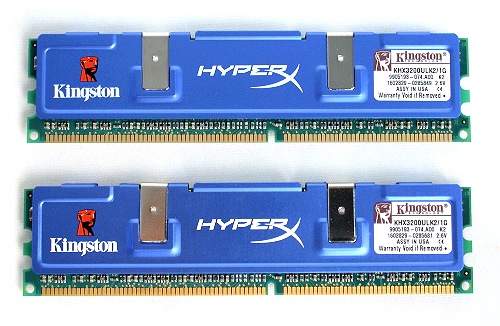

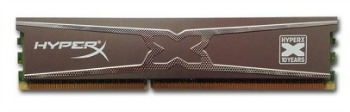

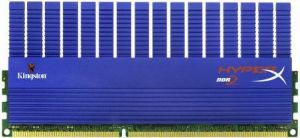

Ukázka paměťových modulů Kingston HyperX, již od výrobce opatřených nasunovacím chladičem

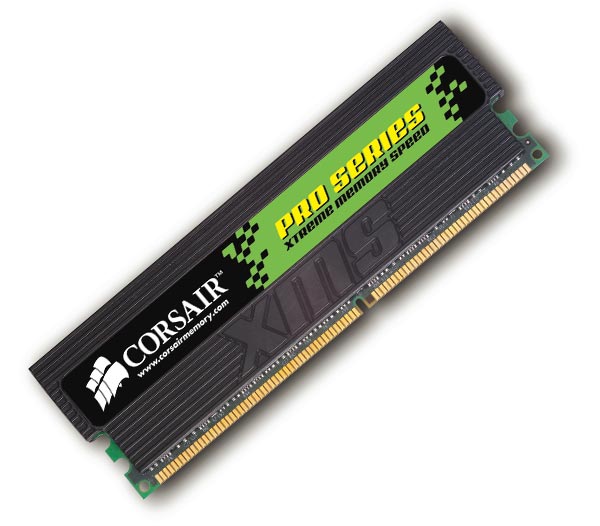

Paměťový modul Corsair Pro Series s hliníkovým chladičem

Ukázka paměťových modulů Corsair XMS3 opatřených již z výroby nasunovacím chladičem

Za ještě lepší provedení považuji následující varianty, kdy je chladič opatřen ještě vysokými žebry, které skutečně chladicí efekt významně vylepšují.Touto variantou chladiče se vyznačují hlavně paměti Corsair.

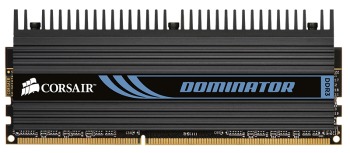

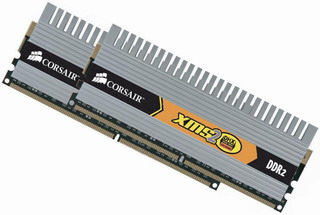

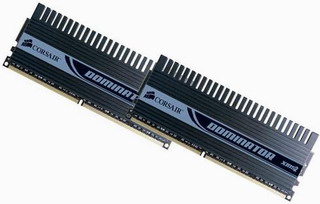

Paměťové moduly Corsair Dominator opatřené hliníkovým chladičem s vysokými žebry        Paměťové moduly Corsair XMS2 opatřené hliníkovým chladičem s vysokými žebry

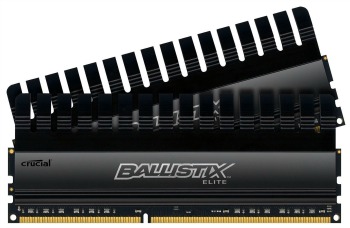

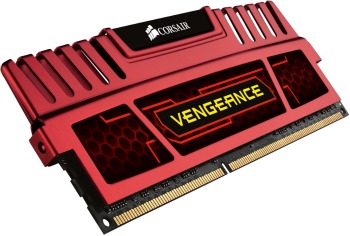

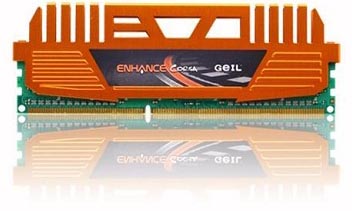

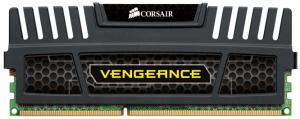

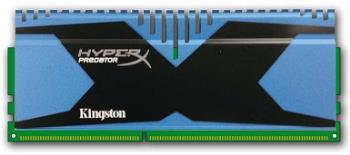

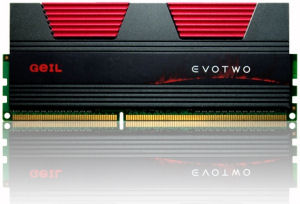

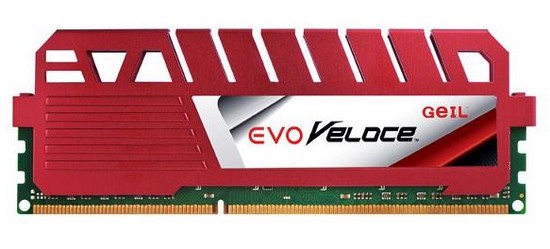

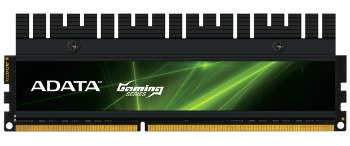

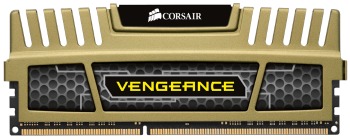

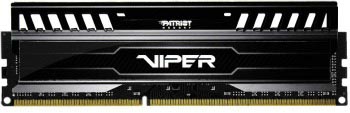

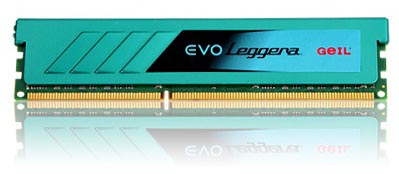

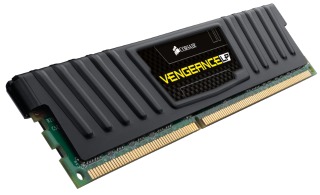

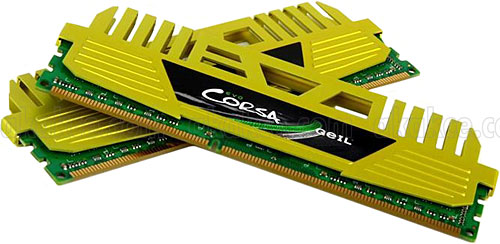

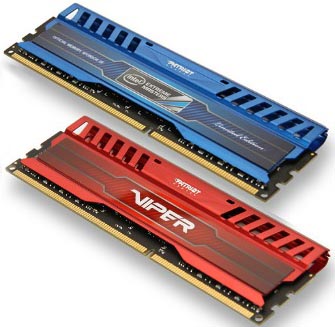

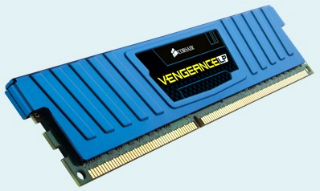

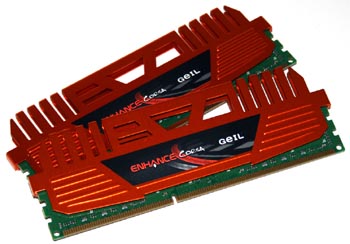

    A ještě na doplnění (2013) - celá řada výrobců dnes paměti chladičem vybavuje, jejich cena je srovnatelná s modulem bez chladiče a vzhled? No posuďte sami, já myslím, že si každý vybere:


























A zde si můžete prohlédnout ceník paměťových modulů s chladičem, které máme v současné době v nabídce...

    Na závěr opravdu vynikající chladič - Arctic RC. Zdánlivě velmi primitivní - tenký hliníkový plech, takové nic, ale všimněte si - je asi 3x vyšší než paměťový modul a tím pádem nedochází k tomu, co jsem na předchozích variantách kritizoval - nebrání průchodu vzduchu mezi chladicími žebry. Účinnost tohoto chlazení výborná, cena vcelku lidová. Výrobce tvrdí, že platí:
RAM bez chlazení                 78°C
RAM s běžným chladičem    70°C
RAM s Arctic RC                 44°C
což je výsledek opravdu vynikající a já tomu po pravdě docela věřím.

    A v současné době (2013) byl tento chladič doplněn ještě variantou RC Pro - zatímco původní varianta byla nalepovací (přímo z výroby vybavena samolepkou), nový model RC Pro se přichycuje pomocí tří šroubků.

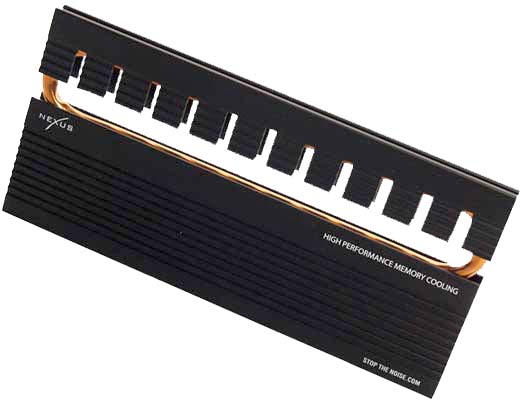

Chladič Arctic RC s velmi vysokými žebry pro paměťové moduly   Masivní hliníkový chladič pamětí Nexus HXR-5500A

Další vynikající variantou je sice dražší, ale zato tak trochu kosmicky vypadající Nexus HXR-5500A. Využívá k přenosu tepla pipelinu a masivní hliníková část slouží jako spolehlivý výměník. Montáž se provádí sešroubováním obou polovin chladiče, takže nehrozí špatný kontakt s moduly. Navíc se tento krasavec vyrábí v různých barvách. Bohužel - tento model již dnes (2013) nedokážu sehnat, nemáme ho tudíž v cenících, ale posledních pár kousků nám ještě zbylo na prodejně.

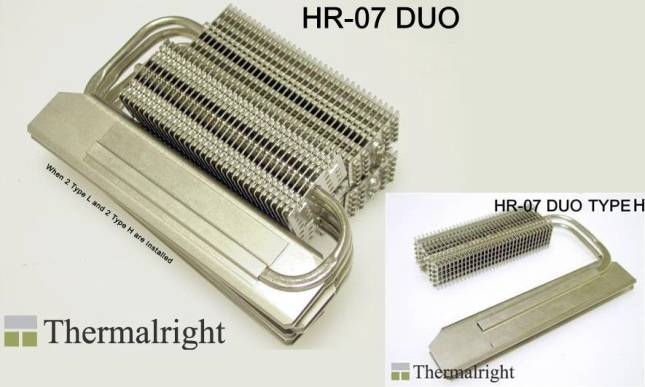

THERMALRIGHT HR-07 DUO type H (set 2pcs) Memory Module Cooler

Nejúčinnější pasivní chladič je asi HR-07 DUO firmy Thermalright. Tento chladič se skládá vlastně ze dvou částí - "H" high, tedy horní a "L" low tedy spodní část. Jak je vidět na obrázku, tyto dvě části se střídají pro liché a sudé paměťové moduly. Celkově se jedná o chladič nejen mimořádně účinný, ale také vzhledově velmi vydařený a v neposlední řadě také poměrně drahý.

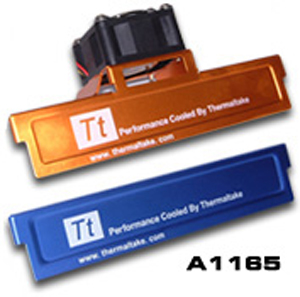

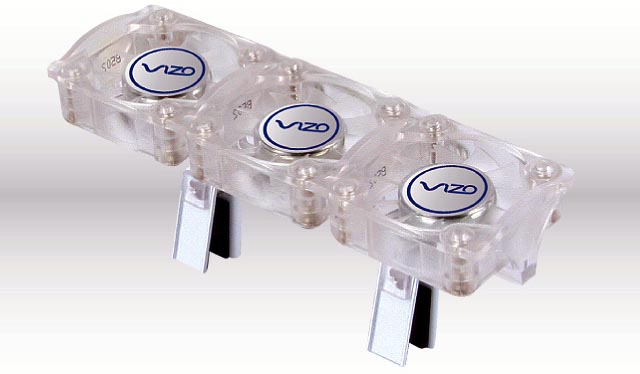

Na následujících obrázcích jsou ukázky aktivního chlazení.

  Výhoda této technologie je jasná - nedostatečné proudění vzduchu mezi moduly je zde vyřešeno malým ventilátorkem.Když jsem na jaře 2006 psal tento článek, nic podobného se na našem trhu nevyskytovalo. Dnes - v roce 2008- je ale již k dispozici poměrně široký sortiment od jednoduchých verzí aktivních chladičů připevňovaných na RAM moduly pomocí "kolíku na prádlo" až po profesionální kity dvou nebo čtyř modulů, vybavených vysoce účinnými ventilátory včetně velmi propracovaného upevnění.

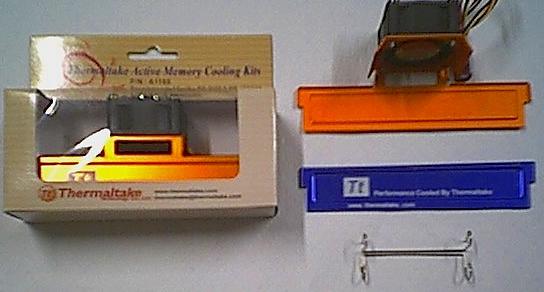

Aktivní chlazení RAM modulu - rozložená sada

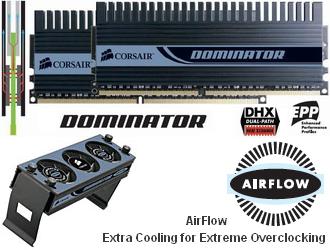

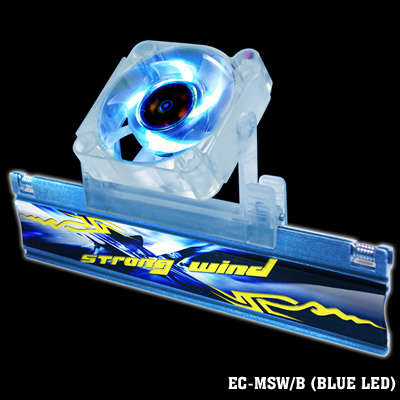

Na obrázcích vlevo dole vidíte jednoduchý a poměrně levný aktivní chladič Evercool Strong Wind v různém barevném provedení, na pravém obrázku pak kompletní kit Corsair Dominator Airflow, jehož tříventilátorová jednotka odvádí skutečně skvělou práci.

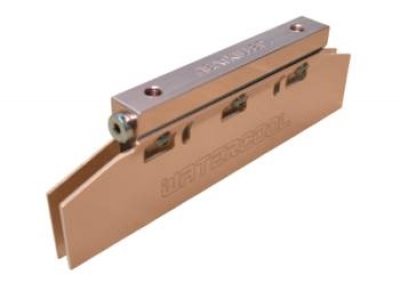

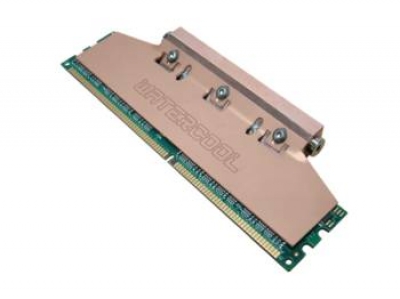

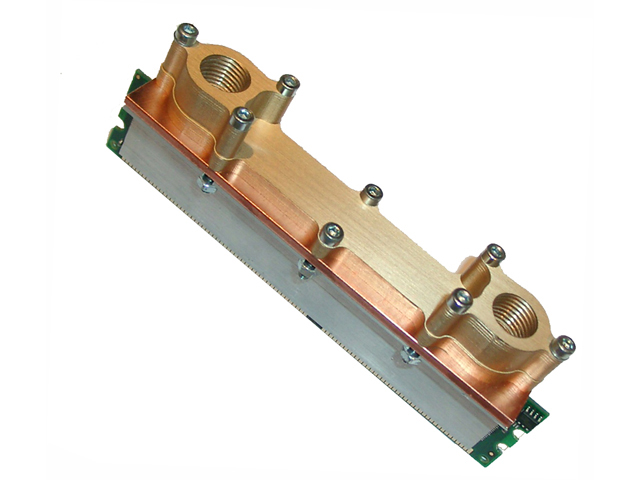

Na posledních snímcích jsou ukázky chladičů, určených pro vodní chlazení. Těžko říct, zda se jedná o extrémní úlet či zda se tímto směrem bude vývoj ubírat. To nám pravděpodobně ukáže teprve čas.



A pokud se vám tyto vodní chladiče připadají sice masivní, leč přece jen takové obyčejné, tak tady máte lahůdku:

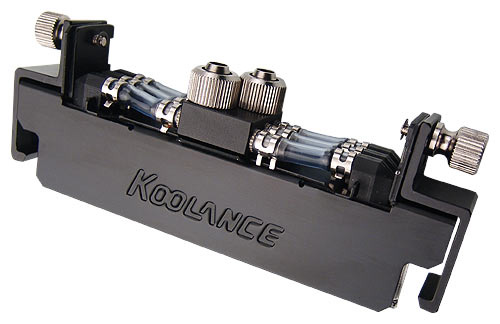

Modul vodního chlazení pamětí Koolance Liquid RAM Cooler (RAM-30-V06)   Koolance Liquid RAM Cooler (RAM-30-V06) - ukázka instalace na základní desce

Koolance Liquid RAM Cooler (RAM-30-V06) - opravdu nádherný kousek k vodnímu chlazení pamětí. A vpravo máte ukázku, jak vypadá tento zázrak namontovaný na základní desku. Vidíte, že se vlastní paměti pod ním zcela ztrácejí a celek působí spíš dojmem záběru z centrální klimatizace velké budovy - běžný smrtelník by na tomto obrázku asi normální DDR paměti vůbec nehledal.

To be Continued
